WiPanel PA M5-24X

WiPanel PA M5-24X zawiera antenę mikropaskową bazującą na innowacyjnej technologii teflonowej (PTFE). Ten dwupolaryzacyjny panel działa w zakresie częstotliwości 5,15 – 5,95 GHz w systemie MIMO2x2 w polaryzacji X (skośna +/- 45°), charakteryzuje się zyskiem energetycznym 24 dBi w obydwu płaszczyznach. Płytka antenowa wykonana na laminacie teflonowym jest znacznie efektywniejsza i odporniejsza niż standardowy laminat FR4. Antena jest przeznaczona do tworzenia mostów bezprzewodowych PTP point-to-point jak również do połączeń PMP point-to-multipoint jako antena kliencka, gdzie wymagany jest duży zysk energetyczny do utrzymania jakości połączenia. Zredukowany poziom listków bocznych sprawia, że energia wypromieniowywana jest bardziej skupiona w kierunku frontowym, co skutkuje wyższą wartością zysku energetycznego.

MIMO 2x2
ABS
DownloadSpecyfikacjaWiPanel PA M5-24X
Download
Potrzebujesz więcej informacji o produkcie ?
Skontaktuj się z naszym
działem sprzedaży
Gdzie kupić
Udostępnij ten produkt na
Specyfikacja elektryczna
Częstotliwość
5.1 - 5.95 GHz
Zysk energetyczny
24 dBi
VSWR
<1.80, max < 2.00
Kąt prom.
8°/8°
Polaryzacja
X
Promieniowanie przód/tył
> 30 dB
Izolacja między konektorami
> 40 dB
Impedancja
50 Ω
Maksymalna moc wejściowa
50 W
Zabezpieczenie przeciwprzepięciowe
Nie
Uziemienie
Nie
Specyfikacja mechaniczna
Materiał
ABS
Wymiary zewnętrzne
392 x 396 x 9.5 cm
154.33 x 155.91 x 3.74 inch
Konektor
RJ45 & 2xNF
Waga
2.2 kg
Temperatura pracy
od -40 + 70°C do °C
od -40°F do 32°F
Mocowanie
Wymiary
9.9 x 10.5 x 14.8 cm
3.9 x 4.13 x 5.83 inch
Zakres regulacji
+/- 30°
Waga
0.87 kg
Zakres śrenic masztów
25 - 65mm
Materiał
Poliamid z włóknem szklanym + stal ocynkowana
Systemy
  • LTE band - 46, 47, 252, 255
  • WLAN - 5 GHz
  • WiMAX - 5 GHz
  • RFiD - 5725 - 5875 MHz
  • ISM - 5725-5875 MHz
Zastosowania
  • połączenia punkt-punkt

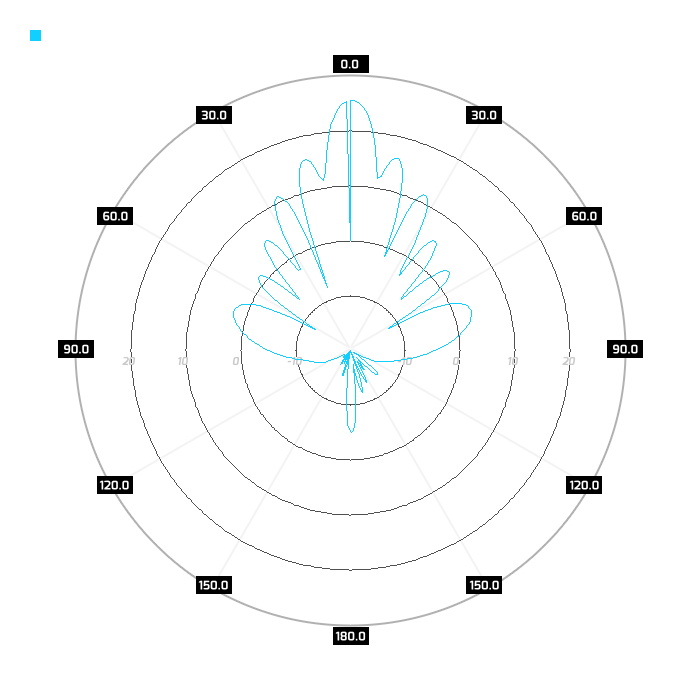

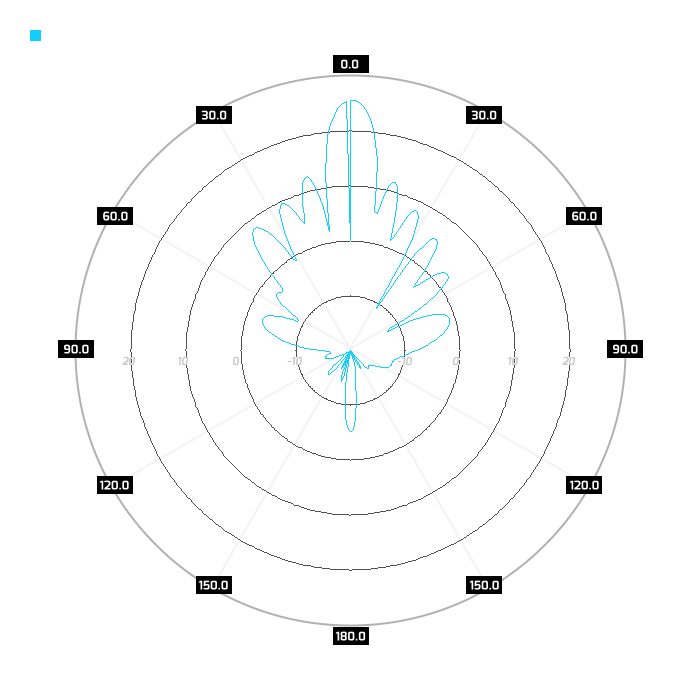

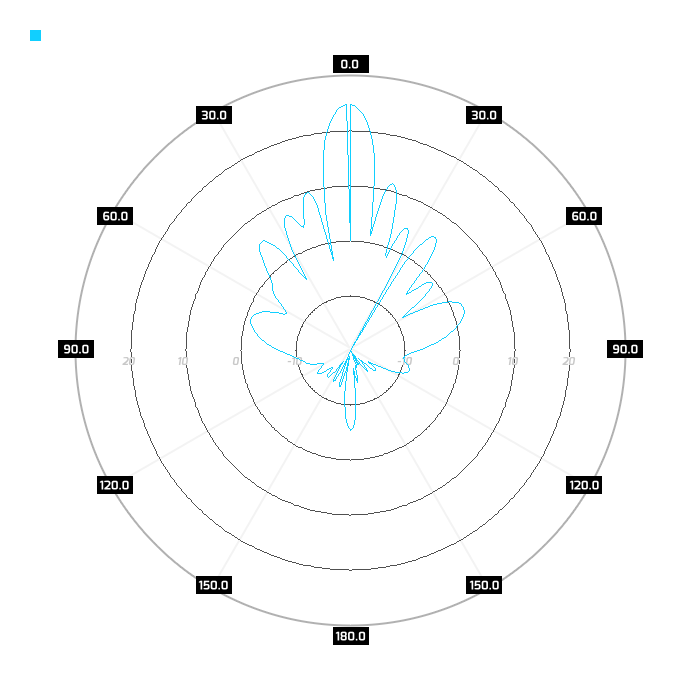

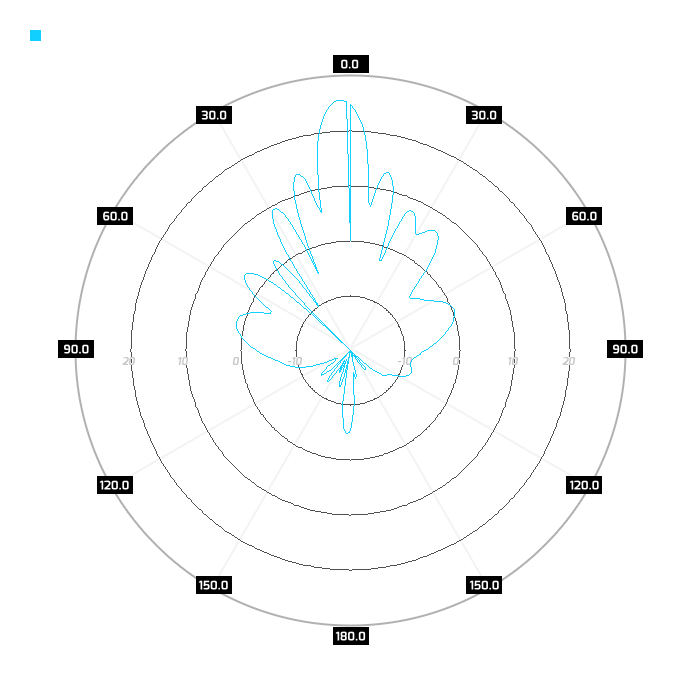

Wykresy
Zewnętrzna wodoszczelna, odporna na ekstremalne warunki pogodowe, odporna na UV obudowa

Każda obudowa WiBOX przystosowana jest do użytku zewnętrznego, wykonane są z tworzywa ABS z dodatkiem UV, odpornego na ekstremalne warunki pogodowe, jak deszcz, śnieg, wilgoć. Specjalnie zaprojektowany system uszczelniający zapewnia poziom wodoszczelności IP67 (certyfikowany).  Obudowy WiBOX mogą pracować w każdych warunkach, temperatura od -40°C do 70°C.

Montaż naścienny bądź na maszcie

Wszechstronność instalacji systemu WiBOX, obudowy są wieszane za pomocą systemu mocowania WiMount na maszcie, bądź na ścianie.

Specjalny system mocowania
WiMount

Mocowanie WiMount łączy w sobie bardzo dużą wytrzymałość z atrakcyjnym kształtem w jednym produkcie. Estetyczne mocowanie WiMount wykonane jest z plastiku ze znaczącą zawartością włókna szklanego, co zapewnia trwałość nawet przy ekstremalnie niekorzystnych zjawiskach meteorologicznych. Innowacyjny kształt wykonany z plastiku zamiast z metalu, oferuje lepsze parametry wytrzymałościowe oraz brak korozji przez cały czas użytkowania. Mocowanie WiMount, z naniesioną skalą, pozwala na płynną i planową regulację anteny w dwóch płaszczyznach.

Made for Mikrotik®

Ten produkt został zaaprobowany do programu Made For MikroTik, który oznacza rozwiązania techniczne współpracujące z produktami firmy MikroTik. WiBOX to seria anten z obudowami, w których można zainstalować RouterBoardy produkcji MikroTik oraz inne urządzenia aktywne i pasywne współpracujące i wspierające rozwiązania MikroTik. Główną zaletą predysponującą WiBOXa do otrzymania tego znaku jest duża pojemność montażowa, która umożliwia instalację niemal każdego systemu radiowego w jego wnętrzu, co czyni WiBOXa jednym z najbardziej użytecznych i wszechstronnych produktów dostępnych obecnie na rynku.

Firma Wireless Instruments Sp. z o.o. dokłada wszelkich starań aby dostarczane informacje były poprawne. Firma rezerwuje sobie prawo do dokonania zmian w specyfikacjach bez konieczności informowania.
