WiBOX SA MDBC245-65-9HV

WiBOX SA MDBC245-65-9HV jest anteną dwuzakresową (dual-band) concurrent, pracującą na częstotliwościach 2,4 i 5 GHz. Antena promieniuje w polaryzacjach H oraz V, jako antena panelowa MIMO 2x2.
Antena promieniuje w dwóch częstotliwościach (2,4 i 5 GHz) równocześnie, używając jednego wyjścia antenowego. W związku z umarkowanym zyskiem antenowym, antena predysponowana jest do pracy na krótkich i średnich dystansach, na przykład jako hotspoty w szkołach, na stadionach, w biurach bądź innych miejscach publicznych
Antena współpracuje również z urządzeniami mobilnymi. Może pracować wenątrz jak i na zewnątrz budynków (certyfikat IP67). Wybitnie szeroki zakres częstotliwości pracy pozwala na bezproblemowe znalezienie odpowiedniej częstotliwości do działania zestawu anteny z urządzeniem.
Antena wyposażona jest w 2 złącza (mogą to być opcjonalnie RP-TNC (Cisco)RP-SMA (Aruba)MMCX bądź U.FL), które pracują w technologii dual-band concurrent, co oznacza, że SA MDBC245-65-9HV promieniuje w obydwu zakresach częstotliwościowych, używając jednego złącza antenowego (dla sygnału 2,4 i 5 GHz).
Ta pozycja przeznaczona jest do punktów dostępowych high-density (Access Point) klasy enterprise, gdzie dwa zakresy częstotliwości są zdipleksowane w jednym torze radiowym, firm takich jak Cisco, Aruba Networks, Huawei, Xirrus i innych. Antena jest zintegrowana w obudowie IP67 WiBOX Medium

MIMO 2x2
ABS
Potrzebujesz więcej informacji o produkcie ?
Skontaktuj się z naszym
działem sprzedaży
Gdzie kupić
Udostępnij ten produkt na
Specyfikacja elektryczna
Band 1
Band 2
Częstotliwość
2.4 - 2.5 GHz
4.9 - 6 GHz
Zysk energetyczny
8 dBi
9 dBi
VSWR
<1.50, max < 2.00
<1.50, max < 2.00
Kąt prom.
70°/70°   +/- 5°
60°/60°
Polaryzacja
H&V
H&V
Promieniowanie przód/tył
> 17 dB
> 22 dB
Izolacja między konektorami
> 30 dB
> 47 dB
Impedancja
50 Ω
Maksymalna moc wejściowa
50 W
Zabezpieczenie przeciwprzepięciowe
Nie
Uziemienie
Tak
Specyfikacja mechaniczna
Materiał
ABS
Wymiary zewnętrzne
27.2 x 27.6 x 9.6 cm
10.71 x 10.87 x 3.78 inch
Konektor
RJ45 & 2xSMA
Waga
1.6 kg
Temperatura pracy
od -40°C do 80°C
od -40°F do 176°F
Mocowanie
Wymiary
9.9 x 10.5 x 14.8 cm
3.9 x 4.13 x 5.83 inch
Zakres regulacji
+/- 30°
Waga
0.87 kg
Zakres śrenic masztów
25 - 65mm
Materiał
Poliamid z włóknem szklanym + stal ocynkowana
Systemy
  • LTE band - 40, 41, 46, 47, 53, 252, 255
  • WLAN - 2.4 GHz, 5 GHz
  • WiMAX - 2.3 GHz, 2.5 GHz, 5 GHz
  • RFiD - 2400 - 2483 MHz, 5725 - 5875 MHz
  • Bluetooth - 2400-2483 MHz
  • ISM - 2400-2483 MHz, 5725-5875 MHz
Zastosowania
  • stadiony, miejsca publiczne
  • hotspot
  • połączenia punkt-punkt
  • połączenia punkt-wielopunkt
  • integracja systemów
Kompatybilna z
  • Ruckus Wireless - ZoneFlex 7372-E
  • Aruba Networks - AP-204, IAP-204, AP-92

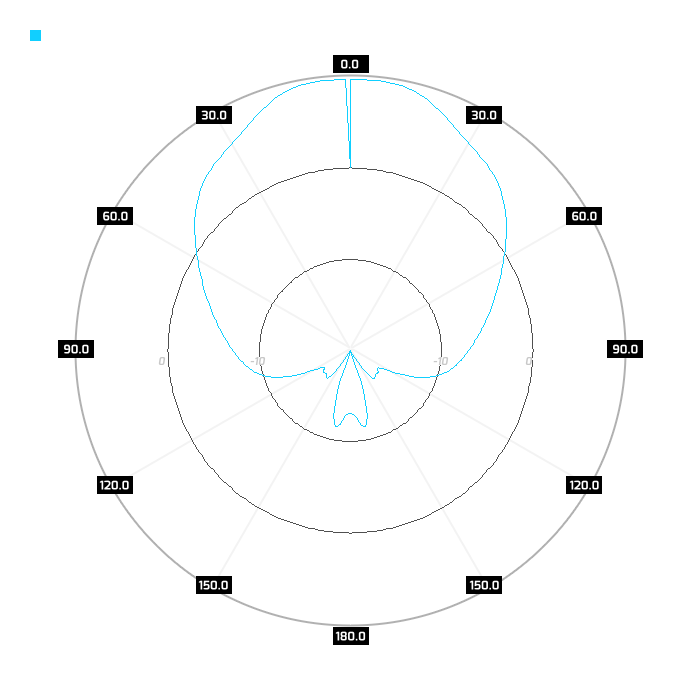

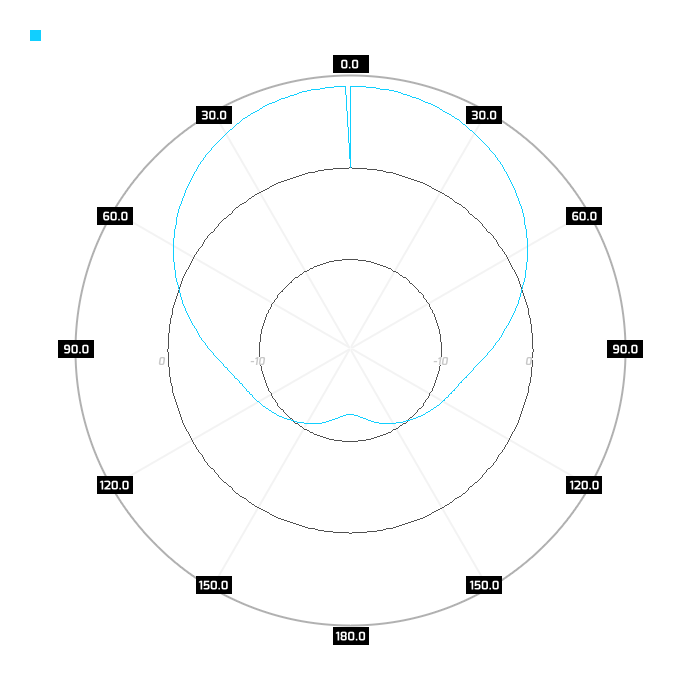

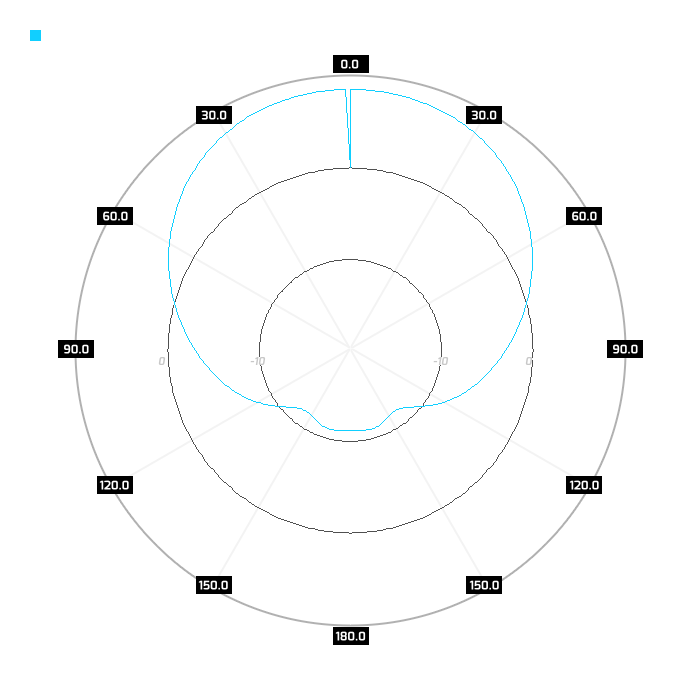

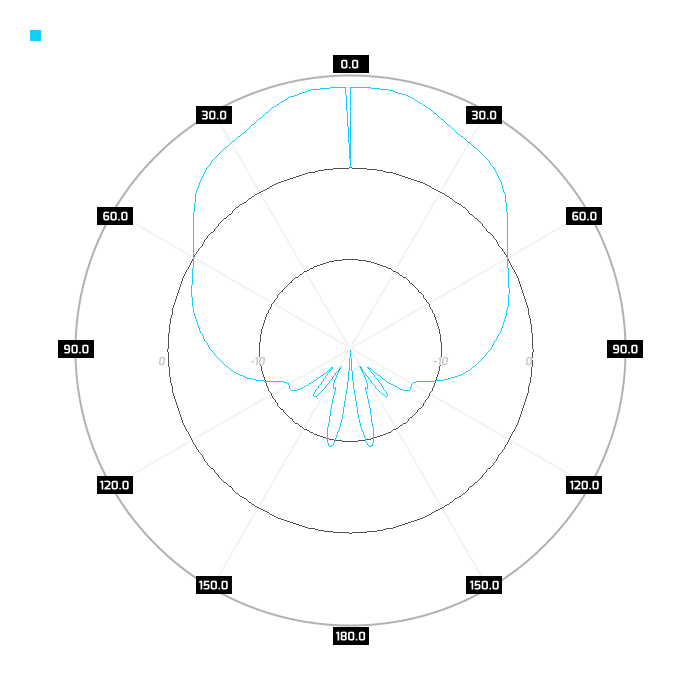

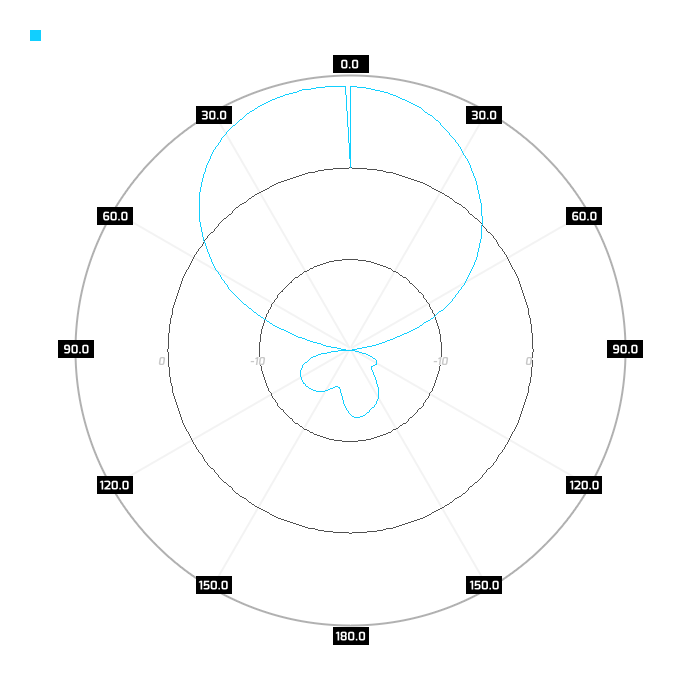

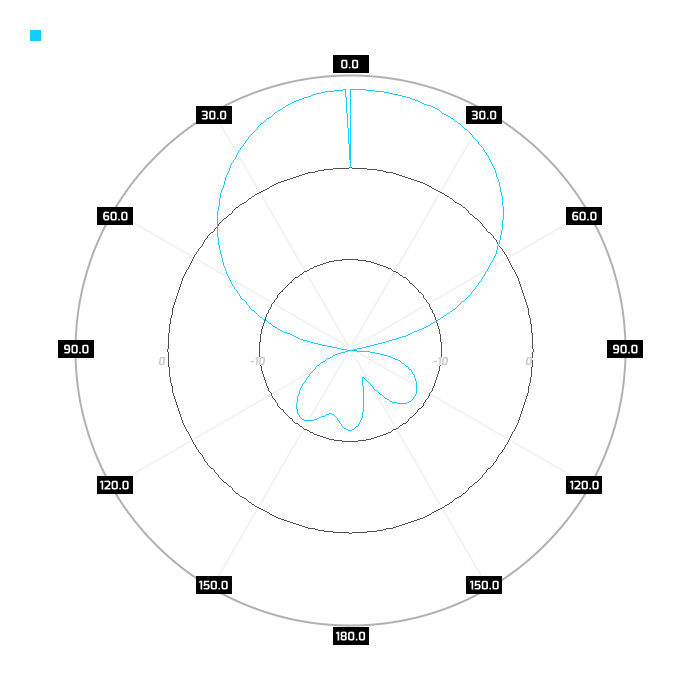

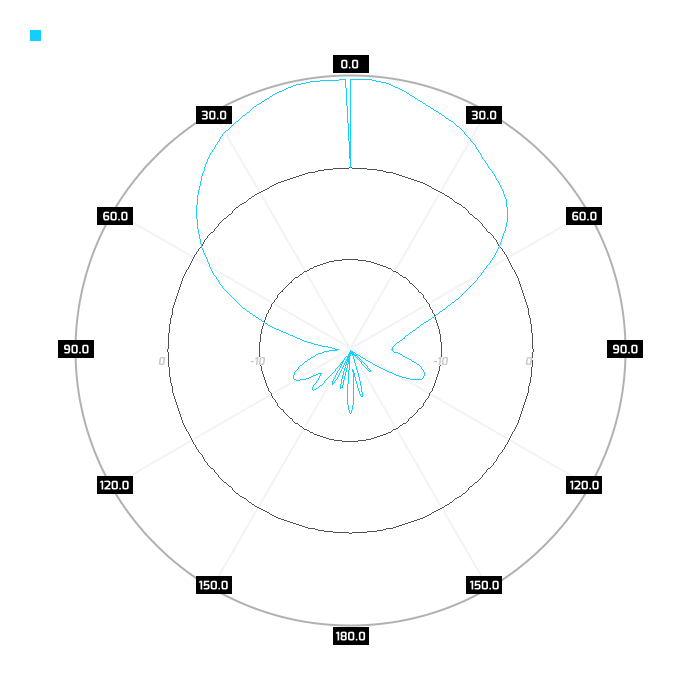

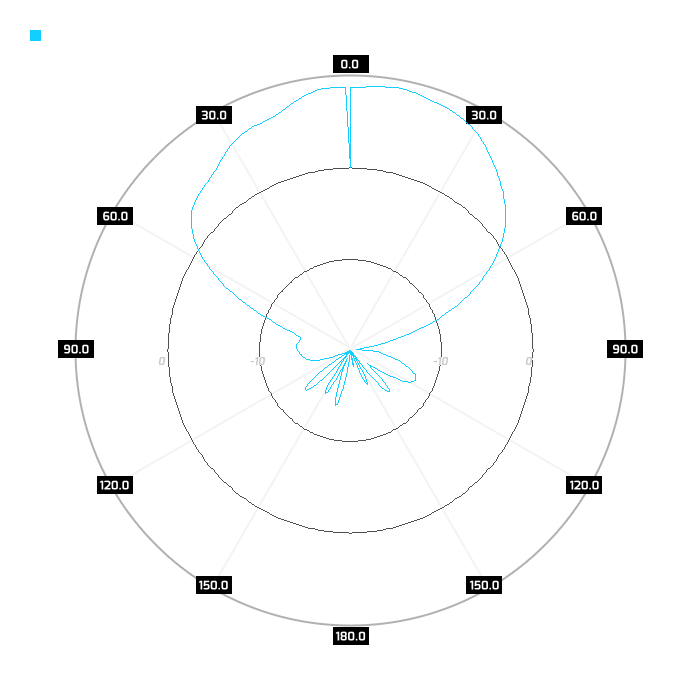

Wykresy
WiBOX Medium
Duża i pojemna obudowa do instalacji elektroniki

Duża i pojemna obudowa WiBOX pozwala na instalację szerokiej gamy urządzeń radiowych wewnątrz. Zobacz więcej informacji nt. systemu obudów WiBOX.

Wymiary zewnętrzne
Wymiary wewnętrzne
Zewnętrzna wodoszczelna, odporna na ekstremalne warunki pogodowe, odporna na UV obudowa

Każda obudowa WiBOX przystosowana jest do użytku zewnętrznego, wykonane są z tworzywa ABS z dodatkiem UV, odpornego na ekstremalne warunki pogodowe, jak deszcz, śnieg, wilgoć. Specjalnie zaprojektowany system uszczelniający zapewnia poziom wodoszczelności IP67 (certyfikowany).  Obudowy WiBOX mogą pracować w każdych warunkach, temperatura od -40°C do 70°C.

Montaż naścienny bądź na maszcie

Wszechstronność instalacji systemu WiBOX, obudowy są wieszane za pomocą systemu mocowania WiMount na maszcie, bądź na ścianie.

Wodoszczelne złącze RJ45, poziom ochrony IP67

Obudowy WiBOX mają certyfikowany poziom ochrony IP67. Gwarantuje on bezproblemową pracę urządzenia dla każdej zewnętrznej instalacji, montaż na maszcie bądź na ścianie. Obudowy WiBOX są wyposażone w wysokiej klasy dławik RJ45, bądź opcjonalnie w przepust kablowy (dla kabla Ethernetowego). Rozwiązania te gwarantują utrzymanie poziomu ochrony IP67.

Dodatkowe miejsca do instalacji złącz

System WiBOX zaprojektowany został do budowania instalacji złożonych również z kilku anten. Do zrealizowania tych złożeń, obudowy WiBOX wyposażone są w dodatkowe miejsca na montaż dodatkowych złącz do anten (od 4-rech do 7 sztuk, w zależności od modelu WiBOXa).

Specjalny system mocowania
WiMount

Mocowanie WiMount łączy w sobie bardzo dużą wytrzymałość z atrakcyjnym kształtem w jednym produkcie. Estetyczne mocowanie WiMount wykonane jest z plastiku ze znaczącą zawartością włókna szklanego, co zapewnia trwałość nawet przy ekstremalnie niekorzystnych zjawiskach meteorologicznych. Innowacyjny kształt wykonany z plastiku zamiast z metalu, oferuje lepsze parametry wytrzymałościowe oraz brak korozji przez cały czas użytkowania. Mocowanie WiMount, z naniesioną skalą, pozwala na płynną i planową regulację anteny w dwóch płaszczyznach.
