WiBOX SA DB245-90-17HV

WiBOX SA DB245-90-17HV jest dwuzakresową anteną sektorową (2,4GHz – H; 5 GHz - V), działa w dwóch zakresach częstotliwości: 2,4 – 2,5 GHz z zyskiem energetycznym 15 dBi oraz w paśmie 5,1 – 5,85 GHz z zyskiem energetycznym 17 dBi. Przeznaczona jest do tworzenia stacji bazowych o średnim i dalekim zasięgu. Szeroki kąt promieniowania 90º w płaszczyźnie poziomej pozwala na pokrycie placów, boisk bądź stadionów. Łatwość montażu i praktyczność połączona z ergonomią, pozwalają na sprawną instalację. WiBOX SA DB245-90-17HV stanowi zintegrowany system, zbudowany na bazie wysokiej jakości obudowy WiBOX Extra Large.

SISO
ABS
DownloadSpecyfikacjaWiBOX SA DB245-90-17HV
Download
Potrzebujesz więcej informacji o produkcie ?
Skontaktuj się z naszym
działem sprzedaży
Gdzie kupić
Udostępnij ten produkt na
Specyfikacja elektryczna
● Band 1
● Band 2
Częstotliwość
●2.4 - 2.5 GHz
●5.1 - 5.85 GHz
Zysk energetyczny
●15 dBi
●17 dBi
VSWR
●<2.00
●<2.00
Kąt prom.
●9°/90°
●9°/90°
Polaryzacja
●H
●V
Impedancja
50 Ω
Maksymalna moc wejściowa
50 W
Zabezpieczenie przeciwprzepięciowe
Nie
Uziemienie
Tak
Specyfikacja mechaniczna
Materiał
ABS
Wymiary zewnętrzne
29.2 x 48.6 x 10.6 cm
11.5 x 19.13 x 4.17 inch
Konektor
RJ45
Waga
2.5 kg
Temperatura pracy
od -40°C do 80°C
od -40°F do 176°F
Mocowanie
Wymiary
9.9 x 10.5 x 14.8 cm
3.9 x 4.13 x 5.83 inch
Zakres regulacji
+/- 30°
Waga
0.87 kg
Zakres śrenic masztów
25 - 65mm
Materiał
Poliamid z włóknem szklanym + stal ocynkowana
Systemy
  • LTE band - 40, 41, 46, 53, 252, 255
  • WLAN - 2.4 GHz, 5 GHz
  • WiMAX - 2.3 GHz, 2.5 GHz, 5 GHz
  • RFiD - 2400 - 2483 MHz, 5725 - 5875 MHz
  • Bluetooth - 2400-2483 MHz
  • ISM - 2400-2483 MHz, 5725-5875 MHz
Zastosowania
  • stadiony, miejsca publiczne
  • hotspot
  • połączenia punkt-wielopunkt
  • integracja systemów

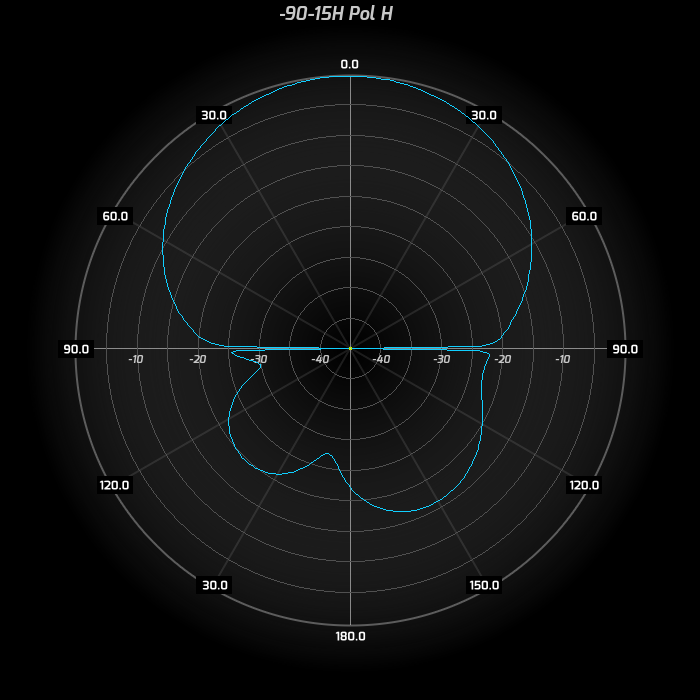

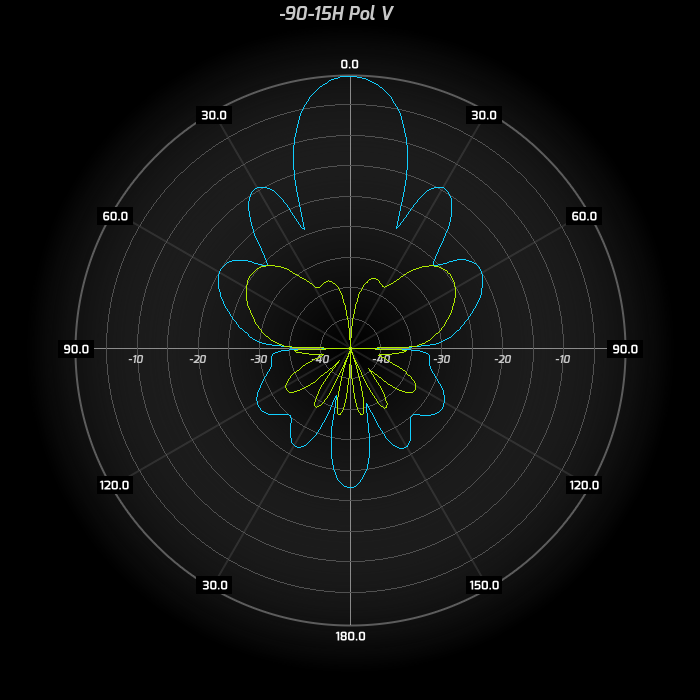

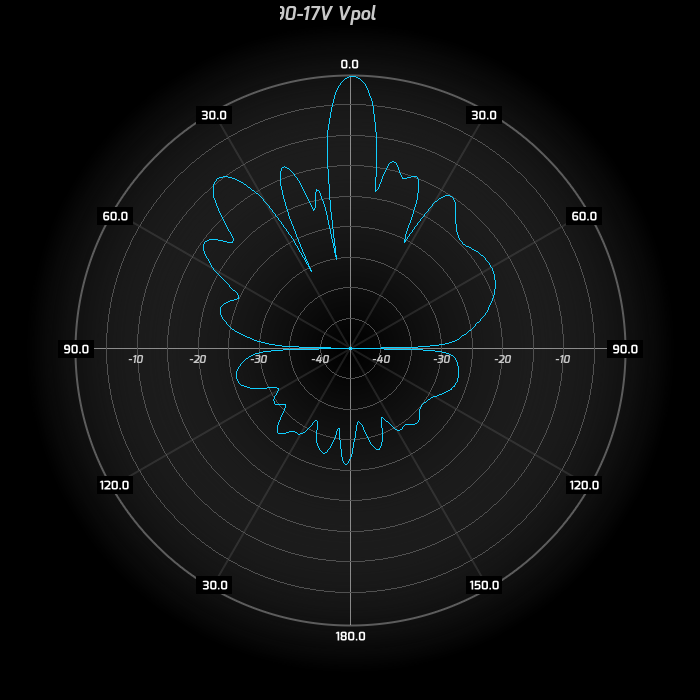

Wykresy
WiBOX Extra Large
Duża i pojemna obudowa do instalacji elektroniki

Duża i pojemna obudowa WiBOX pozwala na instalację szerokiej gamy urządzeń radiowych wewnątrz. Zobacz więcej informacji nt. systemu obudów WiBOX.

Wymiary zewnętrzne
Wymiary wewnętrzne
Zewnętrzna wodoszczelna, odporna na ekstremalne warunki pogodowe, odporna na UV obudowa

Każda obudowa WiBOX przystosowana jest do użytku zewnętrznego, wykonane są z tworzywa ABS z dodatkiem UV, odpornego na ekstremalne warunki pogodowe, jak deszcz, śnieg, wilgoć. Specjalnie zaprojektowany system uszczelniający zapewnia poziom wodoszczelności IP67 (certyfikowany).  Obudowy WiBOX mogą pracować w każdych warunkach, temperatura od -40°C do 70°C.

Montaż naścienny bądź na maszcie

Wszechstronność instalacji systemu WiBOX, obudowy są wieszane za pomocą systemu mocowania WiMount na maszcie, bądź na ścianie.

Wodoszczelne złącze RJ45, poziom ochrony IP67

Obudowy WiBOX mają certyfikowany poziom ochrony IP67. Gwarantuje on bezproblemową pracę urządzenia dla każdej zewnętrznej instalacji, montaż na maszcie bądź na ścianie. Obudowy WiBOX są wyposażone w wysokiej klasy dławik RJ45, bądź opcjonalnie w przepust kablowy (dla kabla Ethernetowego). Rozwiązania te gwarantują utrzymanie poziomu ochrony IP67.

Dodatkowe miejsca do instalacji złącz

System WiBOX zaprojektowany został do budowania instalacji złożonych również z kilku anten. Do zrealizowania tych złożeń, obudowy WiBOX wyposażone są w dodatkowe miejsca na montaż dodatkowych złącz do anten (od 4-rech do 7 sztuk, w zależności od modelu WiBOXa).

Specjalny system mocowania
WiMount

Mocowanie WiMount łączy w sobie bardzo dużą wytrzymałość z atrakcyjnym kształtem w jednym produkcie. Estetyczne mocowanie WiMount wykonane jest z plastiku ze znaczącą zawartością włókna szklanego, co zapewnia trwałość nawet przy ekstremalnie niekorzystnych zjawiskach meteorologicznych. Innowacyjny kształt wykonany z plastiku zamiast z metalu, oferuje lepsze parametry wytrzymałościowe oraz brak korozji przez cały czas użytkowania. Mocowanie WiMount, z naniesioną skalą, pozwala na płynną i planową regulację anteny w dwóch płaszczyznach.

Made for Mikrotik®

Ten produkt został zaaprobowany do programu Made For MikroTik, który oznacza rozwiązania techniczne współpracujące z produktami firmy MikroTik. WiBOX to seria anten z obudowami, w których można zainstalować RouterBoardy produkcji MikroTik oraz inne urządzenia aktywne i pasywne współpracujące i wspierające rozwiązania MikroTik. Główną zaletą predysponującą WiBOXa do otrzymania tego znaku jest duża pojemność montażowa, która umożliwia instalację niemal każdego systemu radiowego w jego wnętrzu, co czyni WiBOXa jednym z najbardziej użytecznych i wszechstronnych produktów dostępnych obecnie na rynku.

Firma Wireless Instruments Sp. z o.o. dokłada wszelkich starań aby dostarczane informacje były poprawne. Firma rezerwuje sobie prawo do dokonania zmian w specyfikacjach bez konieczności informowania.
