WiBOX PA M3-20X

WiBOX PA M3-20X jest panelową anteną dwupolaryzacyjną, pracującą w polaryzacji X (skośnej +/-45 deg), charakteryzuje się zyskiem energetycznym na poziomie 20 dBi, zaprojektowana jest do pracy w systemami MIMO2x2. Antena może pracować w topologii PTP (punkt-punkt) bądź w topologii PMP (punkt-wielopunkt) jako antena kliencka, również w zaszumionych obszarach. WiBOX PA M3-20X może pracować wewnątrz bądź na zewnątrz pomieszczeń, posiada klasę odporności na warunki zewnętrzne na poziomie IP67. Polaryzacja skośna (X) pozwala na prostsze zestawianie linków w mocno zakłóconych lokalizacjach. Zgodnie z zakresem działania antena jest przewidziana, między innymi, do pracy w systemach WiMAX oraz LTE (bandy 22, 42, 43). System jest zaintegrowany z wysokiej jakości obudową WiBOX Large, antena wyposażona jest w 2 złącza SMA.



MIMO 2x2
ABS
DownloadSpecyfikacjaWiBOX PA M3-20X
Download
Potrzebujesz więcej informacji o produkcie ?
Skontaktuj się z naszym
działem sprzedaży
Gdzie kupić
Udostępnij ten produkt na
Specyfikacja elektryczna
Częstotliwość
3.4 - 3.8 GHz
Zysk energetyczny
20 dBi
VSWR
<1.50, max < 2.00
Kąt prom.
15°/15°
Polaryzacja
X
Izolacja cross-polar
20 dB
Promieniowanie przód/tył
> 25 dB
Izolacja między konektorami
> 25 dB
Impedancja
50 Ω
Maksymalna moc wejściowa
50 W
Zabezpieczenie przeciwprzepięciowe
Nie
Uziemienie
Tak
Specyfikacja mechaniczna
Materiał
ABS
Wymiary zewnętrzne
39.2 x 39.6 x 9.9 cm
15.43 x 15.59 x 3.9 inch
Konektor
RJ45 & 2xSMA
Waga
2.4 kg
Temperatura pracy
od -40°C do 80°C
od -40°F do 176°F
Mocowanie
Wymiary
9.9 x 10.5 x 14.8 cm
3.9 x 4.13 x 5.83 inch
Zakres regulacji
+/- 30°
Waga
0.87 kg
Zakres śrenic masztów
25 - 65mm
Materiał
Poliamid z włóknem szklanym + stal ocynkowana
Systemy
  • LTE band - 22, 42, 43, 48, 49, 52
  • WLAN - 3.6 GHz
  • WiMAX - 3.5 GHz
Zastosowania
  • połączenia punkt-punkt
  • połączenia punkt-wielopunkt
  • integracja systemów

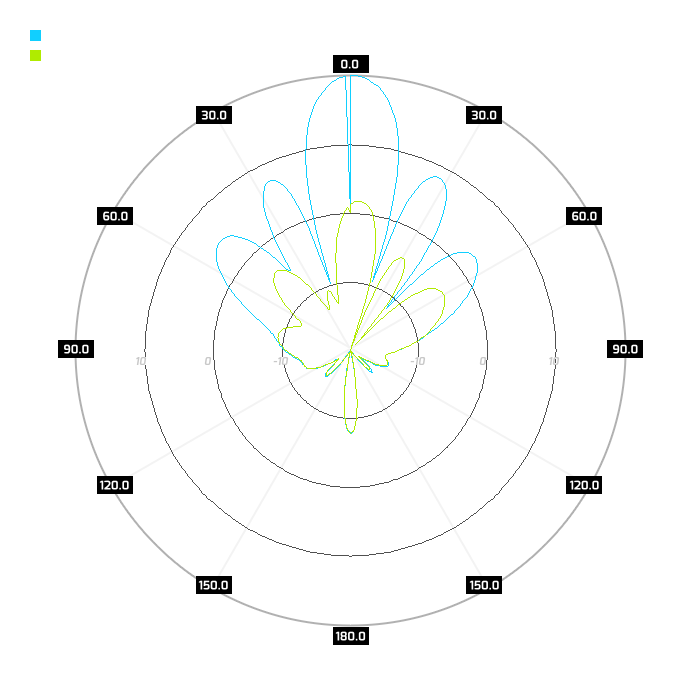

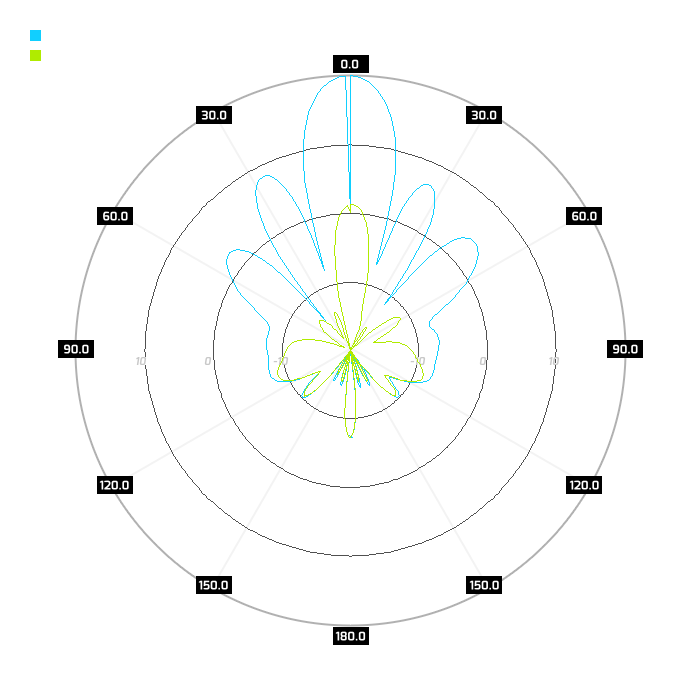

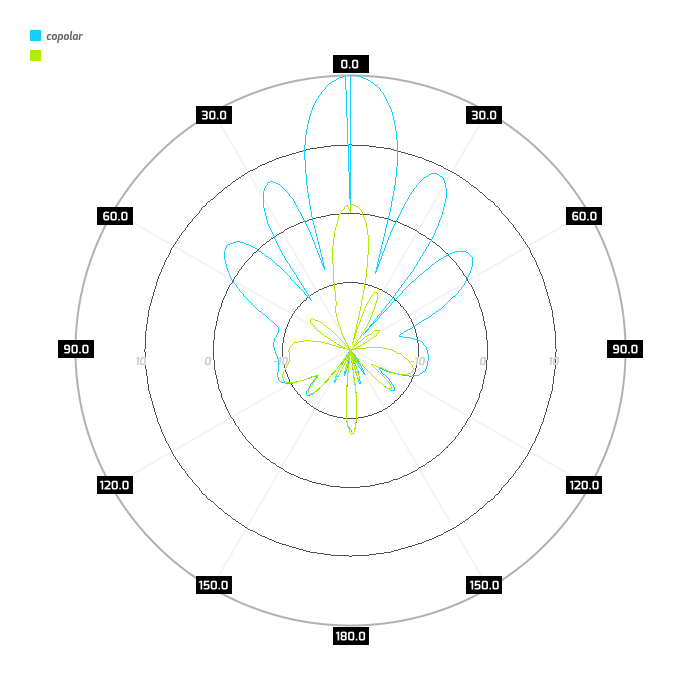

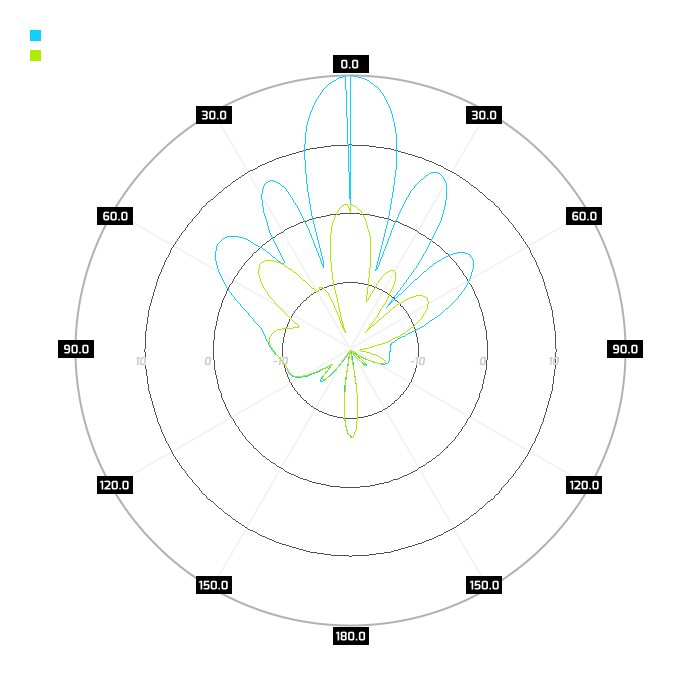

Wykresy
WiBOX Large
Duża i pojemna obudowa do instalacji elektroniki

Duża i pojemna obudowa WiBOX pozwala na instalację szerokiej gamy urządzeń radiowych wewnątrz. Zobacz więcej informacji nt. systemu obudów WiBOX.

Wymiary zewnętrzne
Wymiary wewnętrzne
Zewnętrzna wodoszczelna, odporna na ekstremalne warunki pogodowe, odporna na UV obudowa

Każda obudowa WiBOX przystosowana jest do użytku zewnętrznego, wykonane są z tworzywa ABS z dodatkiem UV, odpornego na ekstremalne warunki pogodowe, jak deszcz, śnieg, wilgoć. Specjalnie zaprojektowany system uszczelniający zapewnia poziom wodoszczelności IP67 (certyfikowany).  Obudowy WiBOX mogą pracować w każdych warunkach, temperatura od -40°C do 70°C.

Montaż naścienny bądź na maszcie

Wszechstronność instalacji systemu WiBOX, obudowy są wieszane za pomocą systemu mocowania WiMount na maszcie, bądź na ścianie.

Wodoszczelne złącze RJ45, poziom ochrony IP67

Obudowy WiBOX mają certyfikowany poziom ochrony IP67. Gwarantuje on bezproblemową pracę urządzenia dla każdej zewnętrznej instalacji, montaż na maszcie bądź na ścianie. Obudowy WiBOX są wyposażone w wysokiej klasy dławik RJ45, bądź opcjonalnie w przepust kablowy (dla kabla Ethernetowego). Rozwiązania te gwarantują utrzymanie poziomu ochrony IP67.

Dodatkowe miejsca do instalacji złącz

System WiBOX zaprojektowany został do budowania instalacji złożonych również z kilku anten. Do zrealizowania tych złożeń, obudowy WiBOX wyposażone są w dodatkowe miejsca na montaż dodatkowych złącz do anten (od 4-rech do 7 sztuk, w zależności od modelu WiBOXa).

Specjalny system mocowania
WiMount

Mocowanie WiMount łączy w sobie bardzo dużą wytrzymałość z atrakcyjnym kształtem w jednym produkcie. Estetyczne mocowanie WiMount wykonane jest z plastiku ze znaczącą zawartością włókna szklanego, co zapewnia trwałość nawet przy ekstremalnie niekorzystnych zjawiskach meteorologicznych. Innowacyjny kształt wykonany z plastiku zamiast z metalu, oferuje lepsze parametry wytrzymałościowe oraz brak korozji przez cały czas użytkowania. Mocowanie WiMount, z naniesioną skalą, pozwala na płynną i planową regulację anteny w dwóch płaszczyznach.
