WiBOX PA M4M3-18X Nf

WiBOX PA M4M3-18X Nf jest innowacyjnym projektem zrealizowanym na bazie teflonowego laminatu niskostratnego PTFE. Zawiera dwie anteny panelowe o zysku 18 dBi przeznaczone do zastosowań MIMO 2x2 (Polaryzacja X - skośna +/- 45°) w paśmie pracy anten 3.3 – 3.8 GHz. Laminat teflonowy PTFE zapewnia lepsze parametry i stabilniejszą pracę niż standardowy laminat FR4 powszechnie wykorzystywany do realizacji anten panelowych.  Anteny przeznaczone są do realizacji połączeń punkt- punkt (PTP point-to-point), jak również do połączeń puntu-wielopunkt (PTMP point-to-multipoint) jako antena kliencka, dla technologii WiMAX 3.5 GHz, jak również dla innych systemów bezprzewodowych pracujących w paśmie 3.3 – 3.8 GHz. Zastosowanie znajduje również w systemach 4G – LTE w kanałach: 22, 42, 43. Antena zintegrowana jest z wysokiej jakości obudową WiBOX Medium.

MIMO 2x2
ABS
Potrzebujesz więcej informacji o produkcie ?
Skontaktuj się z naszym
działem sprzedaży
Gdzie kupić
Udostępnij ten produkt na
Specyfikacja elektryczna
Częstotliwość
3.35 - 3.85 GHz
Zysk energetyczny
18 dBi
VSWR
<1.80
Kąt prom.
20°/20°   +/- 1°
Polaryzacja
X
Promieniowanie przód/tył
> 30 dB
Izolacja między konektorami
> 25 dB
Impedancja
50 Ω
Maksymalna moc wejściowa
50 W
Zabezpieczenie przeciwprzepięciowe
Nie
Uziemienie
Tak
Specyfikacja mechaniczna
Materiał
ABS
Wymiary zewnętrzne
27.2 x 27.6 x 9.6 cm
10.71 x 10.87 x 3.78 inch
Konektor
RJ45 & 4xNf
Waga
2.7 kg
Temperatura pracy
od -40°C do 80°C
od -40°F do 176°F
Mocowanie
Wymiary
9.9 x 10.5 x 14.8 cm
3.9 x 4.13 x 5.83 inch
Zakres regulacji
+/- 30°
Waga
0.87 kg
Zakres śrenic masztów
25 - 65mm
Materiał
Poliamid z włóknem szklanym + stal ocynkowana
Systemy
  • LTE band - 22, 42, 43, 48, 49, 52
  • WLAN - 3.6 GHz
  • WiMAX - 3.5 GHz
Zastosowania
  • integracja systemów

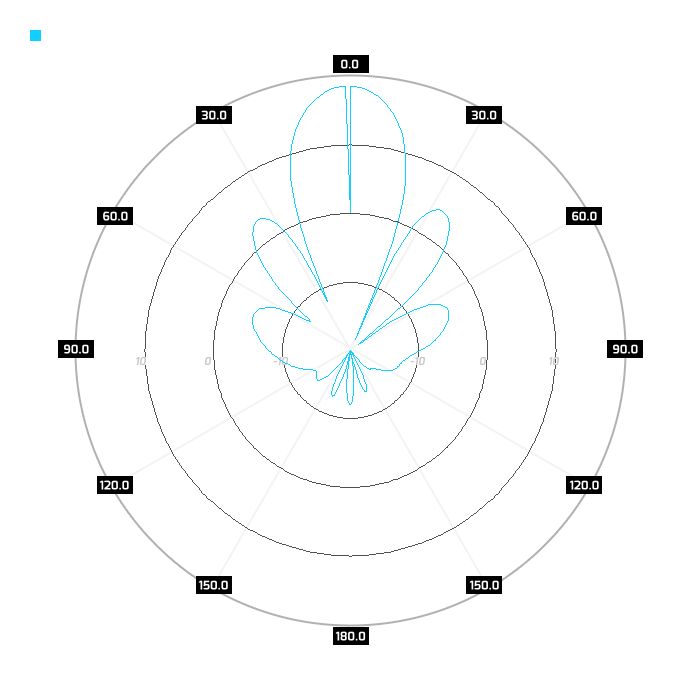

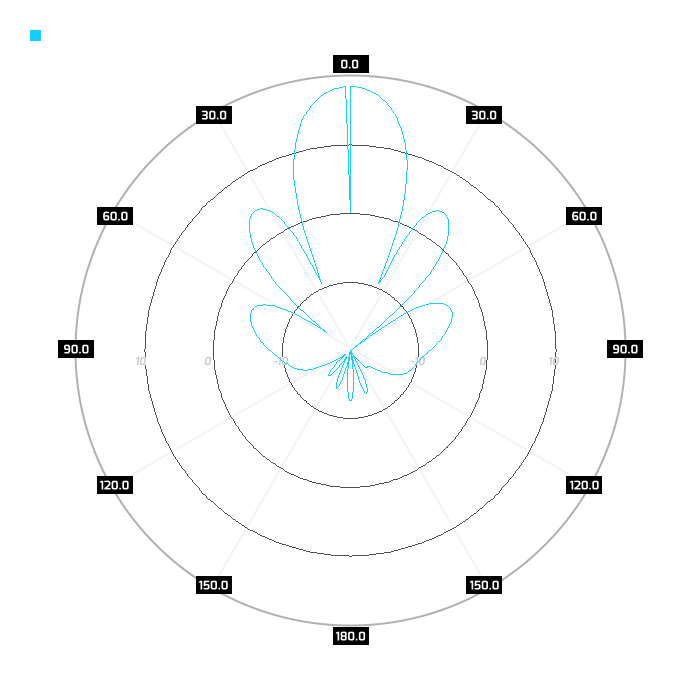

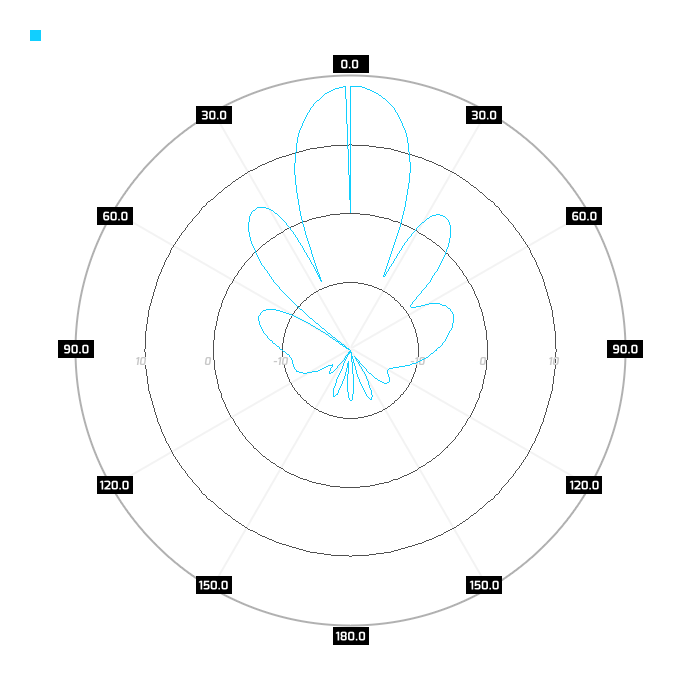

Wykresy
WiBOX Medium
Duża i pojemna obudowa do instalacji elektroniki

Duża i pojemna obudowa WiBOX pozwala na instalację szerokiej gamy urządzeń radiowych wewnątrz. Zobacz więcej informacji nt. systemu obudów WiBOX.

Wymiary zewnętrzne
Wymiary wewnętrzne
Zewnętrzna wodoszczelna, odporna na ekstremalne warunki pogodowe, odporna na UV obudowa

Każda obudowa WiBOX przystosowana jest do użytku zewnętrznego, wykonane są z tworzywa ABS z dodatkiem UV, odpornego na ekstremalne warunki pogodowe, jak deszcz, śnieg, wilgoć. Specjalnie zaprojektowany system uszczelniający zapewnia poziom wodoszczelności IP67 (certyfikowany).  Obudowy WiBOX mogą pracować w każdych warunkach, temperatura od -40°C do 70°C.

Montaż naścienny bądź na maszcie

Wszechstronność instalacji systemu WiBOX, obudowy są wieszane za pomocą systemu mocowania WiMount na maszcie, bądź na ścianie.

Wodoszczelne złącze RJ45, poziom ochrony IP67

Obudowy WiBOX mają certyfikowany poziom ochrony IP67. Gwarantuje on bezproblemową pracę urządzenia dla każdej zewnętrznej instalacji, montaż na maszcie bądź na ścianie. Obudowy WiBOX są wyposażone w wysokiej klasy dławik RJ45, bądź opcjonalnie w przepust kablowy (dla kabla Ethernetowego). Rozwiązania te gwarantują utrzymanie poziomu ochrony IP67.

Dodatkowe miejsca do instalacji złącz

System WiBOX zaprojektowany został do budowania instalacji złożonych również z kilku anten. Do zrealizowania tych złożeń, obudowy WiBOX wyposażone są w dodatkowe miejsca na montaż dodatkowych złącz do anten (od 4-rech do 7 sztuk, w zależności od modelu WiBOXa).

Specjalny system mocowania
WiMount

Mocowanie WiMount łączy w sobie bardzo dużą wytrzymałość z atrakcyjnym kształtem w jednym produkcie. Estetyczne mocowanie WiMount wykonane jest z plastiku ze znaczącą zawartością włókna szklanego, co zapewnia trwałość nawet przy ekstremalnie niekorzystnych zjawiskach meteorologicznych. Innowacyjny kształt wykonany z plastiku zamiast z metalu, oferuje lepsze parametry wytrzymałościowe oraz brak korozji przez cały czas użytkowania. Mocowanie WiMount, z naniesioną skalą, pozwala na płynną i planową regulację anteny w dwóch płaszczyznach.

Firma Wireless Instruments Sp. z o.o. dokłada wszelkich starań aby dostarczane informacje były poprawne. Firma rezerwuje sobie prawo do dokonania zmian w specyfikacjach bez konieczności informowania.
